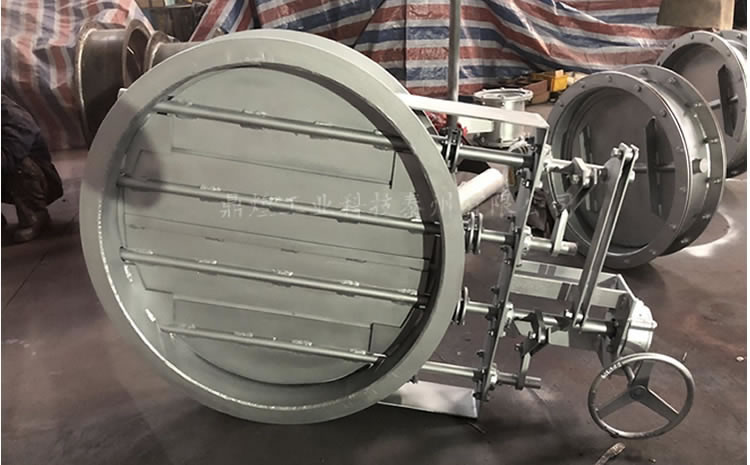

手动多叶片扇形蝶阀，百叶式圆风门，手动扇形风门

在叶片转动90°范围内的不同位置，通过不同的介质流量，来控制系统中介质的压力、温度、数量等参数，用于锅炉烟风管路中调节介质流量之用。该风门引进美国EC技术设计制作，采用相邻叶片相对动作型式。它具有转动灵活，调节性能优良的特点。

矿用风门采用钢板压折焊接结构，叶片为两端尖角的流线形菱形结构，可改变气流尾流分布状况。其调节特性是在叶片开度25°～75° 范围内，阻力系数与开度成近似线性比例关系。

有电动、手动、气动等驱动方式；有就地、远控、集控等控制方式。方便迅速、流体阻力小、可以经常操作； 结构简单、体积小、质量轻、维修方便；调节性能好。

主要有壳体、门板、端轴，轴封等组成见附图。壳体上装有门板全开限位圆环，保证门板在全开位置。小型壳体、门板采用铸铁加工而成；大型壳体采用钢板焊接后加工成形，门板用钢板制作。门板两端有轴孔，端轴嵌入后与门板轴孔配钻（铰）锥销孔后，再用定位锥销连接。阀的外壳突出部分及轴头（轴头一般是方形的）是供装设调节机构连杆的，或安装电动装置直联用的，如用连杆推动，轴头处直接装配曲柄即可。 主端轴一端轴颈用填料密封；另一端端轴（短轴）用盖封闭。手动多叶片扇形蝶阀
