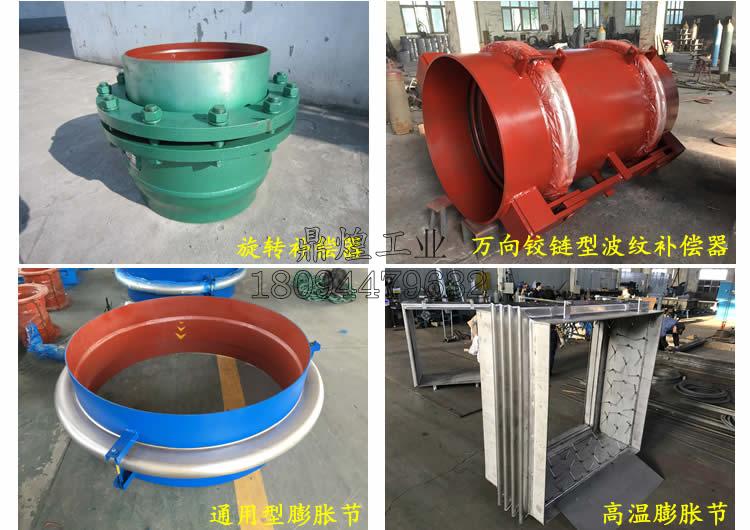

万向铰链波纹补偿器，旋转补偿器，平衡型膨胀节

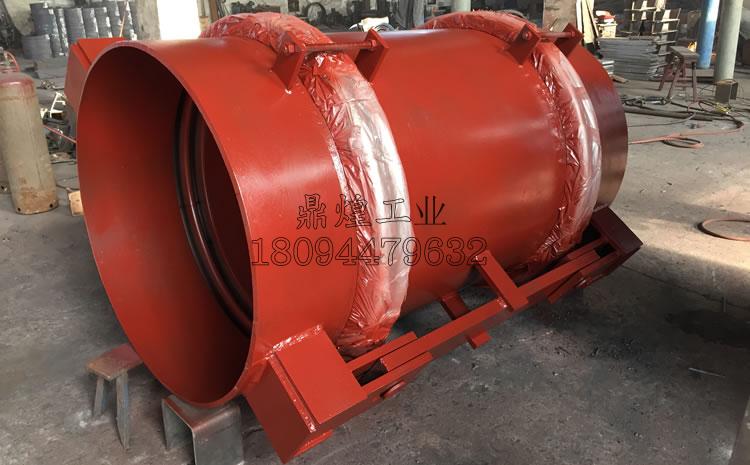

向铰链型补偿器由两个十字销轴，用长的中间拉板组合而成，它能吸收任意平面内的横向位移，它们的铰链与十字销轴具有承受内压推力能力

选型

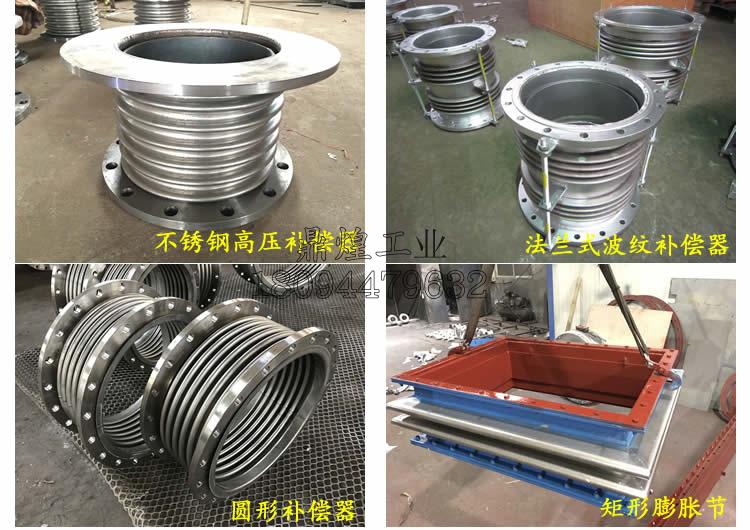

波纹管补偿器它是以波纹管为核心的扰性元件，在管线上可作轴向、横向和角向三个方向的补偿。
轴向补偿器为了减少介质的自激现象，在产品内部设有内套管，在很大程度上限制了径向补偿能力，故一般仅用以吸收或补偿管道的轴向位移（如果管系中确需少量的径向位移，也可以吸收轴向、角向和任意三个方向位移的组合；铰链补偿器（也称角向补偿器），它以两个或三个补偿器配套使用（单个使用铰链补偿器没有补偿能力），用以吸收单平面内的横向变形；万向铰链（角向）补偿器，由两个或三个配套使用，可吸收三维方向的变形量。

安装要求

1、装在管道弯头附近的横向型膨胀节，两端各高一导向支座，其中一个宜是平面导向管座，其上、下活动间隙按下式计算： 　ε-活动间隙（mm）； 　L-补偿器有效长度（mm）； 　△Y-管段热膨胀量（mm）； 　△X-不包括L长度在内的垂直管段的热膨胀量（mm）；
2、角向型膨胀节宜两个或三个为一组配套使用，用以吸收管道的横向位移，对Z形和L形管段两个固定管架之间，只允许安装一个横向型膨胀节或一组角向型膨胀节。此时平面铰链销的轴线必须垂直于弯曲管段形成的平面（万向铰链膨胀节不受此限制）。 装有一组铰链膨胀节的管段，其平面导向架的间隙ε亦可按上式计算。但是L长度应为两补偿器铰链轴之间的距离，△X是整个垂直管段的热膨胀量。
3、膨胀节两侧的导向支座应接近膨胀节，支座的型式应使膨胀节能定向运动万向铰链波纹补偿器
