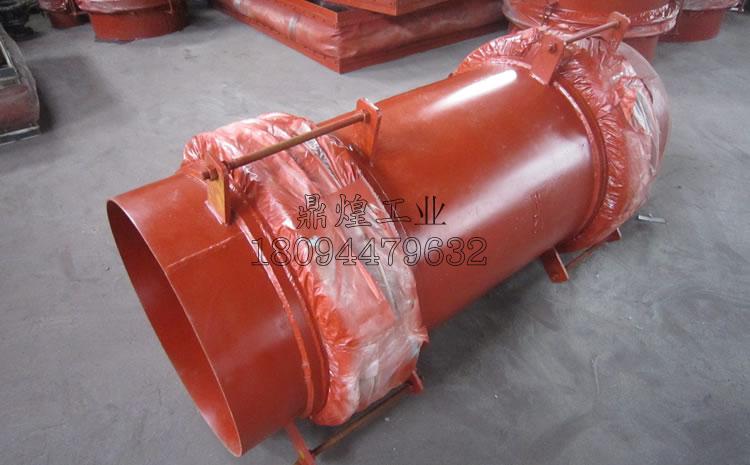

小拉杆横向波纹补偿器（JXH型）又叫煤粉管道专用三维波纹补偿器是专为煤粉管道设计的一种专用补偿器，由两段波纹管，中间接管及带有限位螺母的小拉杆等零件组成。

波纹管为1Cr18Ni9Ti或SUS304材质制造，采用多层次液压成型工艺，可以补偿轴向、角向、横向及各方位的合成位移。小拉杆不能承受内压推力。

小拉杆横向型波纹补偿器除可以补偿弯曲管道的横向位移和角位移，同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量（X0、Y0　）均单独用作轴向补偿或横向补偿的更大 值，
此种情况应分别满足以下关系式：X1≤Xo Y1≤Yo

X1、Y1为单独用作轴向补偿或横向补偿的实际值
当补偿器同时存在轴向位移和横向位移时，两种补偿量（X1,Y1）的选取应满足下列关系式：
此时，X1,Y1为同时存在轴向位移及横向位移的实际值。

使用说明：

小拉杆横向型波纹补偿器除可以补偿弯曲管道的横向位移和角位移，同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量（X0、Y0　）均单独用作轴向补偿或横向补偿的更大 值，此种情况应分别满足以下关

系式：

X1≤Xo Y1≤Yo
X1、Y1为单独用作轴向补偿或横向补偿的实际值
当补偿器同时存在轴向位移和横向位移时，两种补偿量（X1,Y1）的选取应满足下列关系式：
此时，X1,Y1为同时存在轴向位移及横向位移的实际值。
小拉杆横向波纹补偿器对支座作用力的计算：小拉杆补偿器
